Commençons par le module de passage, son exploitation est commune à tous les modules de passage, le principe reste le même et le câblage est pratiquement identique pour tous.

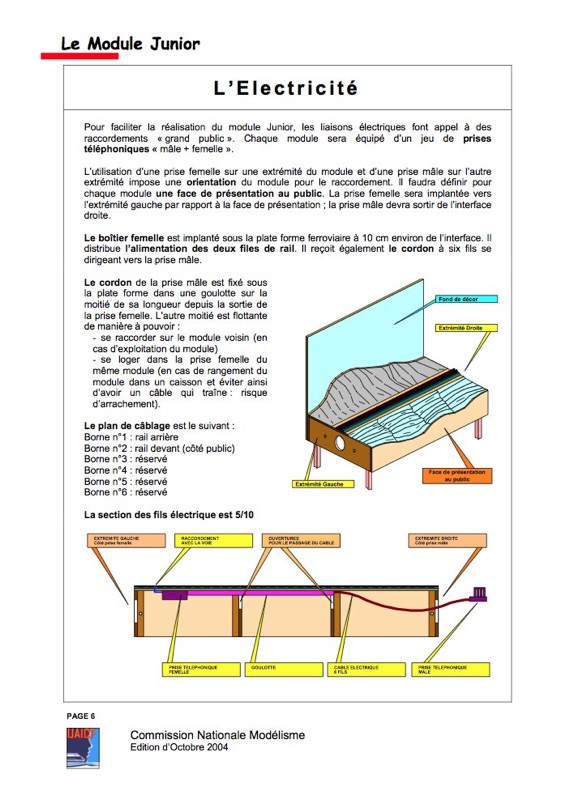

Bien entendu, il vous faut vous référer au cahier des normes avant toute chose.
Petit rappel :
Il vous faut pour commencer pour munir des fournitures nécessaires :
Câble téléphonique ou réseau de section 1,25mm2
Fil (éviter si possible rouge et bleu) de section 1,25mm2 en deux couleurs différentes
Pince à dénuder
Pince coupante
Fer à souder
Etain
Prise PTT 8 broches femelle
Prise PTT 8 broches mâle
Goulotte électrique
Vis à bois 1,5*10
Tourne-vis correspondant
Perceuse et forêt de diamètre légèrement supérieur au diamètre du fil (isolant compris)
Multimètre
Cutter
Commençons !
___

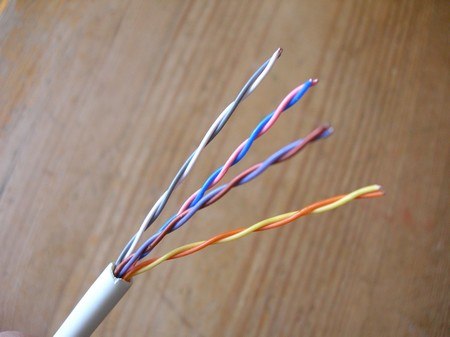

Dénuder l’isolant du câble sur environ 5cm à l’aide d’un cutter.
Dénuder l’isolant des fils sur 1cm à l’aide de la pince à dénuder.
Démonter et fixer les fils sur les bornes. Repérez la couleur correspondant à la borne sur un morceau de papier. A l’aide de votre mémo, câblez de la même façon l’autre extrémité.
Grâce à votre perceuse, et votre forêt, percez verticalement et à travers l’intégralité de la planche de roulement de part et d’autre de la voie, à environ 5cm de l’extrémité côté prise PTT femelle. Essayez d’effectuer ce trou entre deux traverses et le plus proche possible du rail.

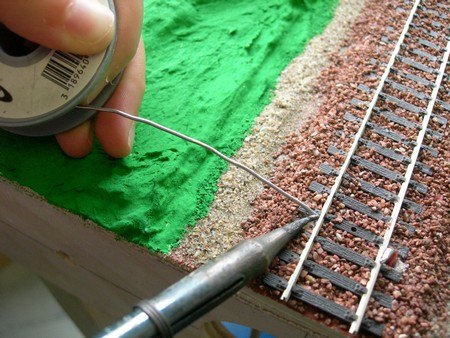

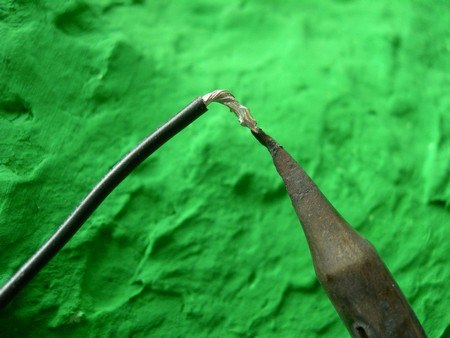

A l’aide de votre fer à souder, étamer l’extrémité du fil : Chauffez le fil, puis apportez-y l’étain.
Etamer de la même manière le rail (côté extérieur) : Chauffez le rail (sans faire fondre les traverses) puis amenez-y l’étain. Il est inutile d’essayer de faire la soudure sans chauffer le rail au préalable.

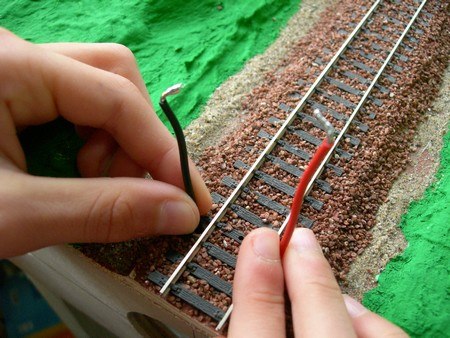

Enfiler par dessous les fils dans chaque trou, puis tirez-les.
Effectuer la soudure : cette étape ne doit pas nécessiter l’apport d’étain si un étamage a été réaliser, il suffit uniquement de : chauffer à nouveau le rail à l’endroit de l'étamage afin de faire à nouveau fondre l’étain, puis une fois l’étain en fusion, collez le fil dessus, jusqu’à fusion du fil sur le rail. à ce moment précis retirer le fer à souder, et attendez le refroidissement de la soudure.
Apres la soudure des fils sur le rail, fixer ces derniers sur la prise PTT Femelle située normalement à proximité sous le module.

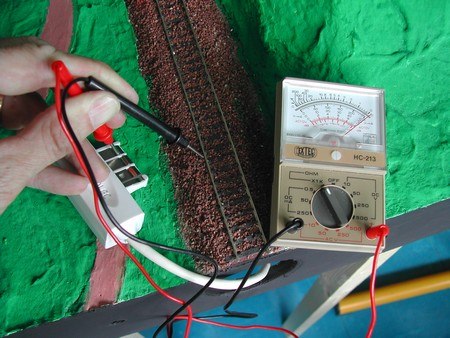

Refermer les deux prises et constater à l’aide du multimètre le passage du courant de la borne 1 au rail côté exposant et de la borde 2 au rail côté public.
Si le test de fonctionne pas, vérifiez que vous avez bien tout câblé.
Si le test fonctionne dans le sens inverse, croisez les fils rails-PTT femelle.
Voila pour ce module !
